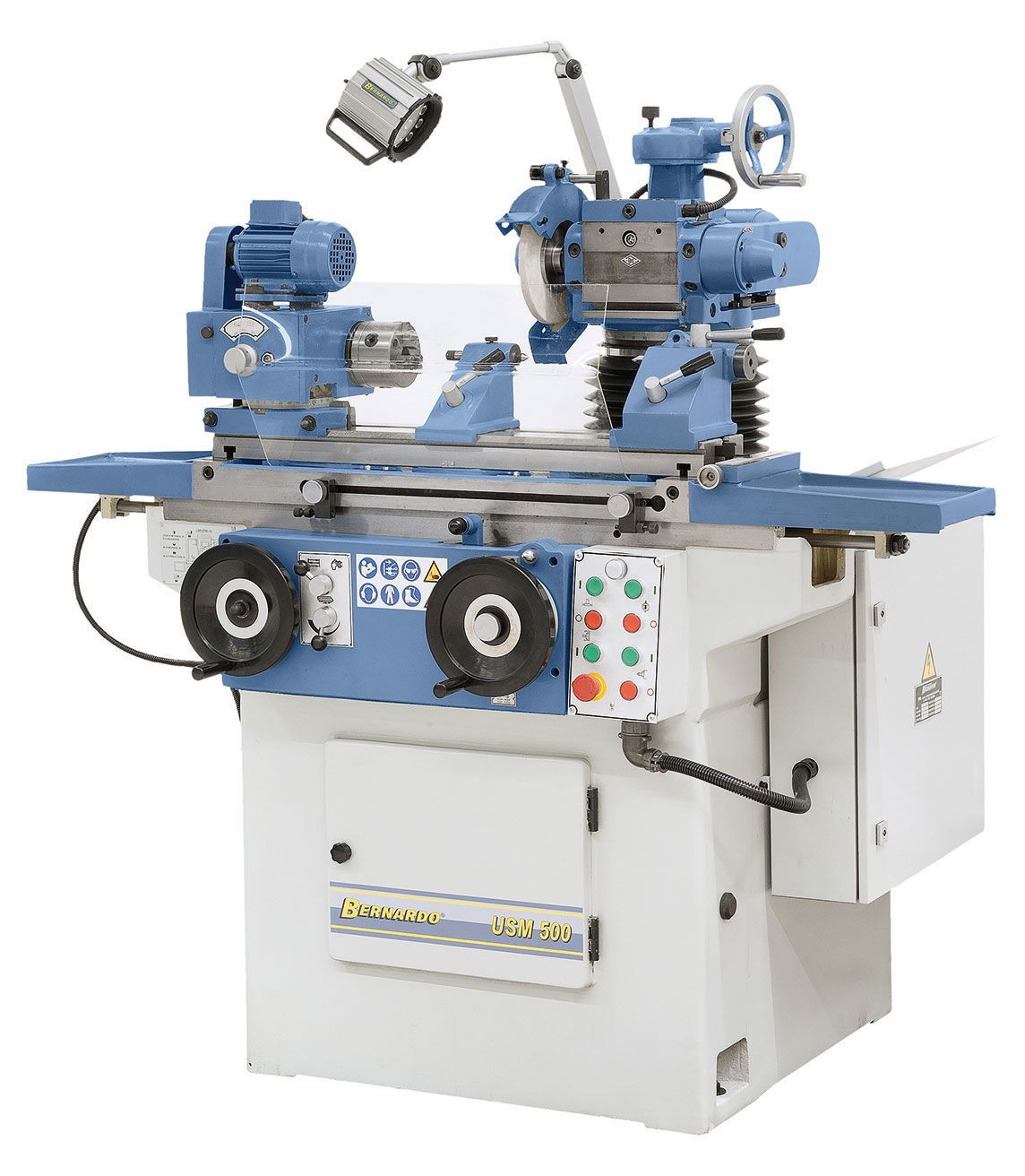

Bernardo USM 500 univerzális köszörűgép

Javasolt felhasználás: ipari
Köszörűtárcsa Ø: 200 mm
Egységár (darab):
Bruttó: 9.746.018 Ft
Nettó: 7.674.030 Ft
Cikkszám:
05-1375
Márka:
Bernardo
Kosárba tesz

A termék az alábbi kategóriákban található:

Bernardo csiszológépek

Leírás

Az USM 500 univerzális köszörűgép az alkalmazási lehetőségek legnagyobb mértékét kínálja professzionális felhasználók számára a legkisebb helyen is. A kezelői kényelem az átfogó alapfelszerelés által nem hagy kívánnivalót maga után és a teljesítmény maximumát biztosítja.

  • Hűtőanyag berendezés, központi kenés és elszívó berendezés a szállítási terjedelemben.
  • Gyors és egyszerű fordulatszám-változtatás könnyű menetű hajtóműkapcsolás segítségével.
  • Alkalmazható szerszám- és formagyártásban, termelésben, de képzési területen is.
  • Az asztal hosszirányú mozgatása az x-tengelyen választható módon hidraulikusan vagy manuálisan történik.
  • Orsószerkezet beállítható magasságú, valamint elfordítható (-100° -tól +100° -ig).
  • Kör-, sík- és szerszámköszörűgép kombinációja.
  • Nehéz szürkeöntvény konstrukció a vibrálásmentes munka érdekében.
  • Speciális köszörűorsó-csapágyazás a precíz köszörülési eredmények érdekében.
  • Nagy produktivitás az átfogó alkalmazási lehetőségek által.

Műszaki adatok:
Max. szerszám átmérő
200 mm
Csúcstávolság
500 mm
Síkköszörű
200 x 50 mm
Külső köszörülési méret
Ø 5 - 50 x 400 mm
Belső köszörülési méret
Ø 10 - 50 x 75 mm
Max. munkadarab súly
10 kg
Munkadarab-orsófej

Elfordulási tartomány
-90° -tól +90° -ig
Fordulatszám
110 / 200 / 300 ford./perc
Szerszám-felvevő
MK 2
Pofás tokmány átmérő
100 mm
Köszörűfej

Elfordulási tartomány
-100° -tól +100° -ig
Eljárási táv

Keresztirányú
230 mm
Függőleges
210 mm
Függőleges skálabeosztás
0,01 mm
Függőleges állítás kézikerék-forgatásonként
2 mm/ford.
Skálabeosztás
0,02 mm
Keresztirányú beállítás kézikerék-forgatásonként
2 / 4 mm/ford.
Köszörűtárcsa
200 x 20 x 75 mm
Fordulatszám
2500 ford./perc
Belső köszörűorsó fordulatszáma
13500 ford./perc
Köszörűstiftek
Ø 26 x 20 x 6 mm

Ø 10 x 10 x 3 mm
Munkaasztal

Max. eljárási táv
480 mm
Hidraulikus hosszanti-előretolás
0,01 - 6 m/perc
Asztal elfordulási tartománya
-45° -tól +45° -ig
Nyeregszeg - szegnyeregfelvétel
MK 2
Szegnyereg-táv
15 mm
Motor teljesítmény összesen
2,5 kW
Motor teljesítmény - köszörűtárcsa
1,1 kW
Méretek (Ho x Sz x Ma) elszívó és hűtőanyag nélkül
1500 x 1150 x 1400 mm
Kb. súly
1300 kg


Szállítási terjedelem:
  • hűtőanyag berendezés
  • elszívó berendezés
  • védő berendezés
  • osztófej
  • 4 darab köszörűtárcsa
  • 3-pofás tokmány 100 mm
  • bal- és jobboldali nyeregszeg
  • központozócsúcs
  • fél-központozócsúcs
  • kiegyensúlyozó-stand
  • orsó-hosszabbító
  • satu síkköszörüléshez
  • belső-köszörű berendezés 2 köszörűstifttel
  • 5 menesztőcsap
  • egyengető
  • központi kenés
A képek csak illusztrációk!
